本手順では、M-GAMING A02のフロントパネル（アクリル天板）の取り外しおよび交換方法について説明します。

注意事項
作業前に必ずUSBケーブルを本体から取り外してください
配線やコネクタを無理に引っ張ると破損する恐れがあります
カスタマイズや分解による破損は保証対象外となります
取り外した部品（ボタン・レバー・ネジなど）は紛失しないようご注意ください

作業時のポイント

バックパネルを開閉する場合は、膝の上で行うなどしてレバーの破損に注意してください。

また、パーツ交換など作業を行う場合は、発泡スチロールのブロックを下に敷くことで、レバーやボタンへの荷重を軽減でき、より安定して作業を行うことができます。

【用意する部品】
・交換用フロントパネル（アクリル天板）

【使用する工具】
・＋ドライバー #2
・－ドライバー -6
・ピンセット

※サイズの合わない工具を使用すると、ネジ山を傷める原因となります

フロントパネルの取り外し

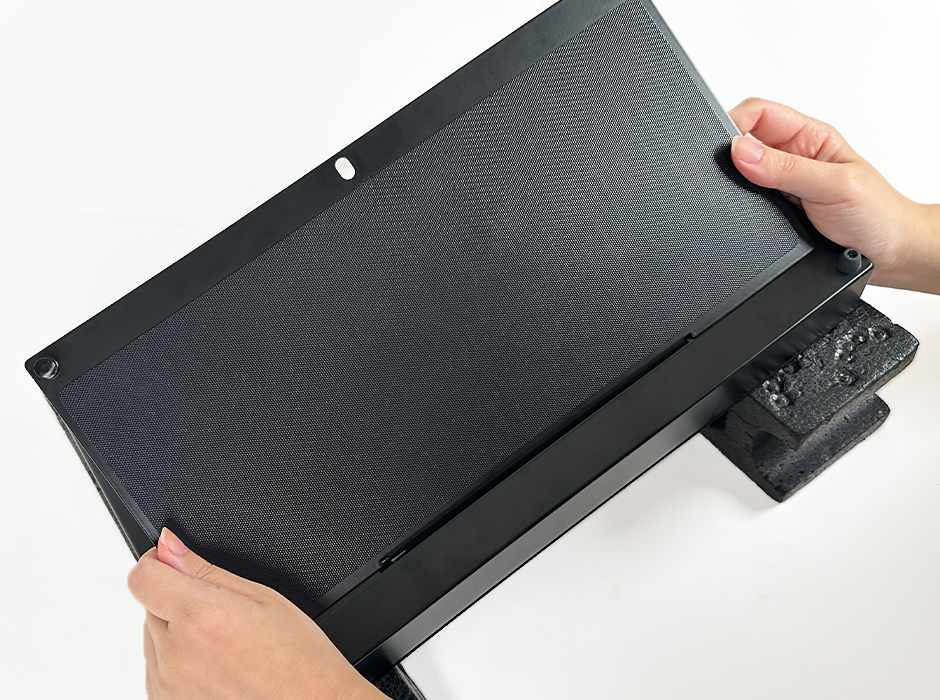

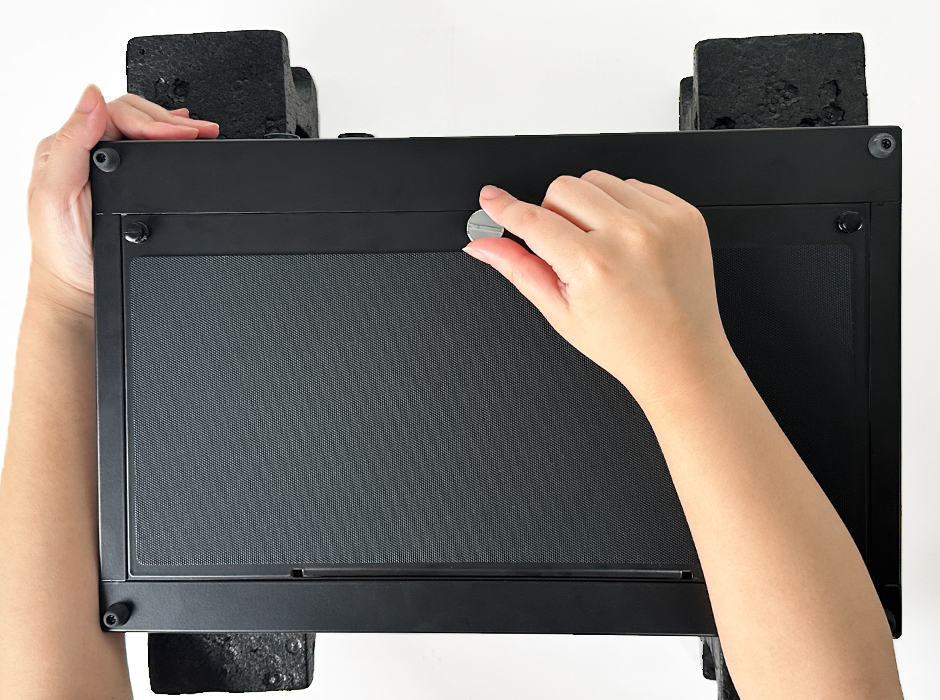

① バックパネルを取り外す
バックパネルを取り外します。

※詳しい手順は「バックパネルの脱着方法」を参照してください

② レバーを取り外す
レバーを取り外します。

※詳しい手順は「レバーのメンテナンス方法」を参照してください

③ ボタンの配線を取り外す
各ボタンに接続されているファストン端子を取り外します。

※取り外し方法は「ボタンの交換方法」を参照してください

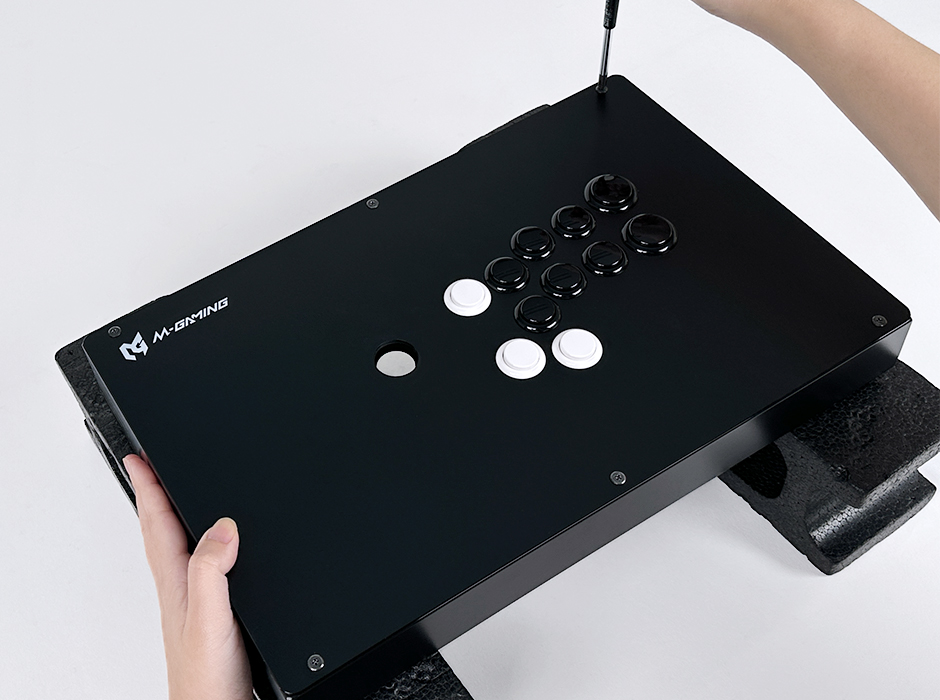

④ 天板固定ネジを外す
天板を固定している6本のネジをプラスドライバーで取り外します。

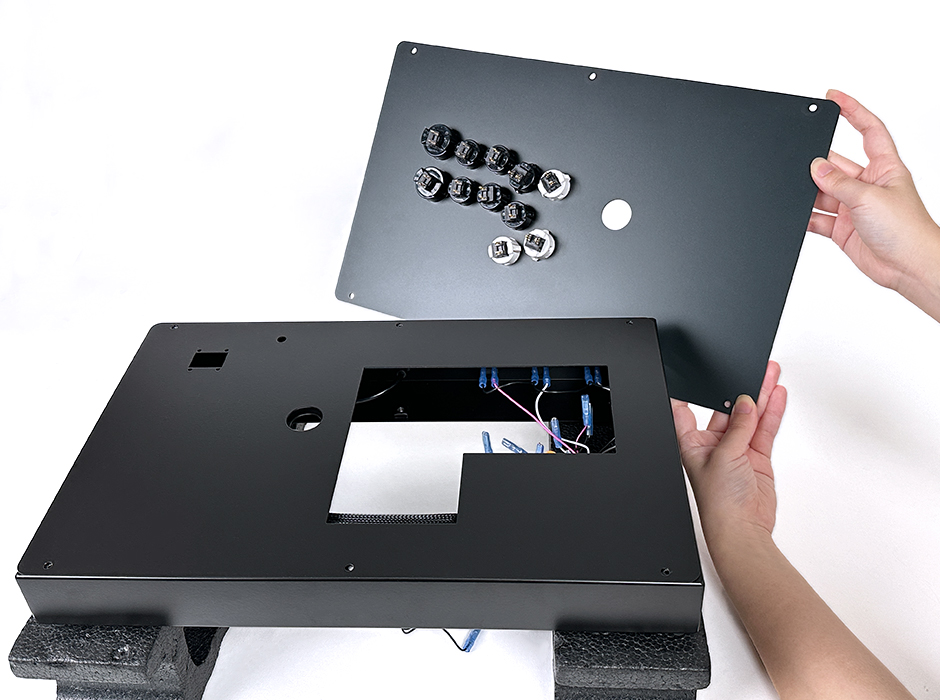

⑤ フロントパネルを取り外す
ネジを外すと、アクリル天板を取り外すことができます。

フロントパネルの取り付け

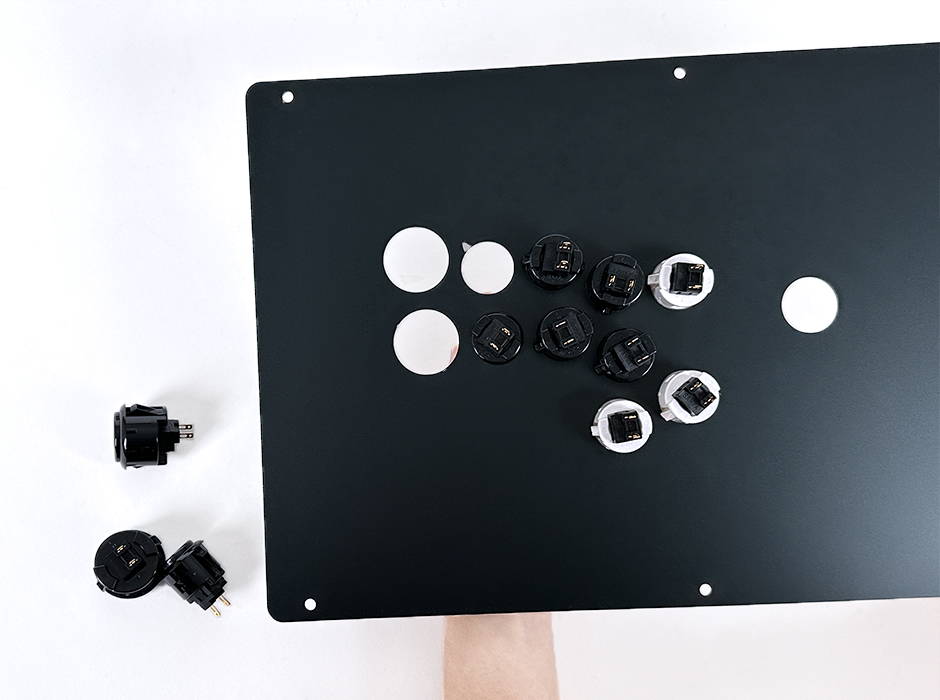

① ボタンを取り付ける
交換するフロントパネルにボタンを取り付けます。

② フロントパネルを取り付ける

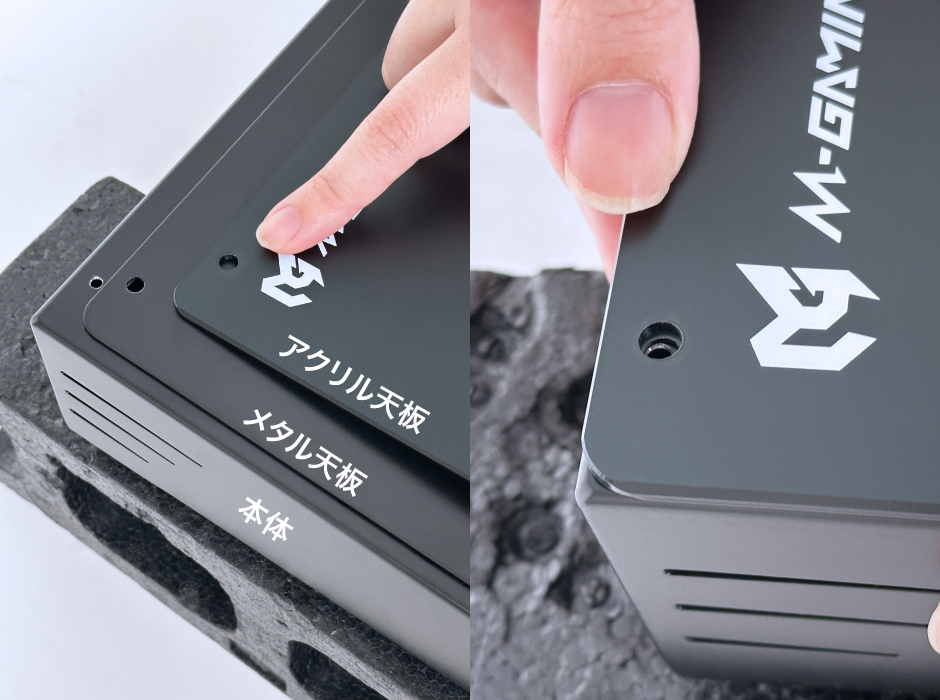

アクリル天板を本体にセットし、6本のネジで固定します。ネジを締める際は、メタル天板とアクリル天板がずれないないよう、位置を合わせてください。

③ ボタンの配線を接続する
ボタンにファストン端子を差し込み、配線します。端子は「カチッ」と音がする位置まで差し込むことで、ロックされます。

※端子は必ず奥まで差し込まれていることを確認してください

④ レバーを取り付ける
レバーを取り付けます。

※詳しい手順は「レバーのメンテナンス方法」を参照してください

⑤ バックパネルを取り付ける
バックパネルを取りつけます。

※詳しい手順は「バックパネルの脱着方法」を参照してください
