M-GAMING A02　レバーのメンテナンス方法​

バックパネルを開閉する場合は、膝の上で行うなどしてレバーの破損に注意してください。

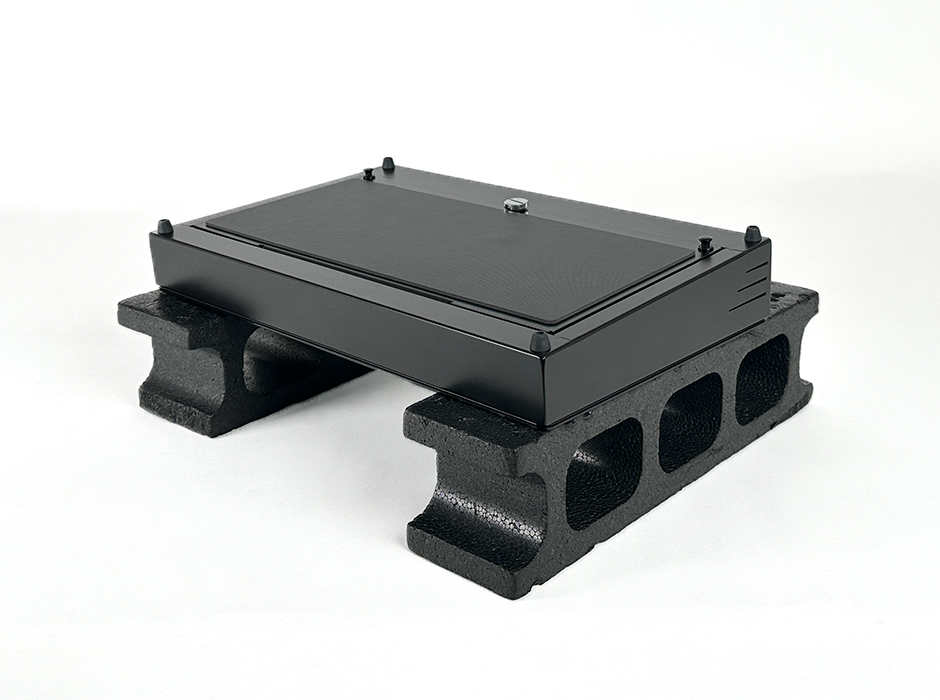

また、パーツ交換など作業を行う場合は、発泡スチロールのブロックを下に敷くことで、レバーやボタンへの荷重を軽減でき、より安定して作業を行うことができます。

① コネクタを取り外す
レバーに接続されているコネクタを、断線しないよう注意しながら取り外します。

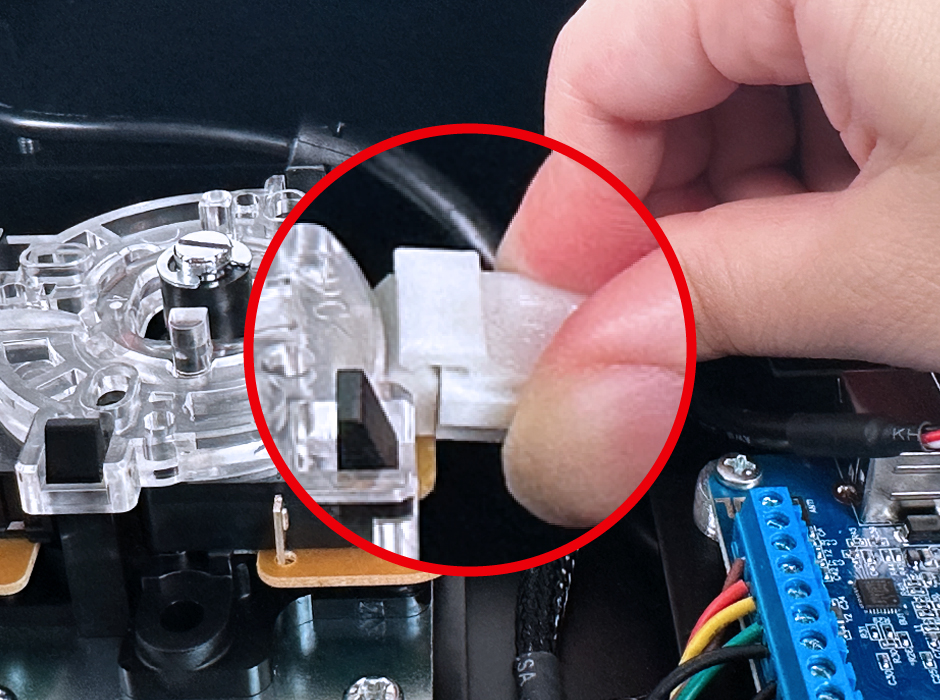

抜け防止用のフックを避ける方向に、少し持ち上げながら引き抜くとスムーズに外せます。

② レバーボールを取り外す

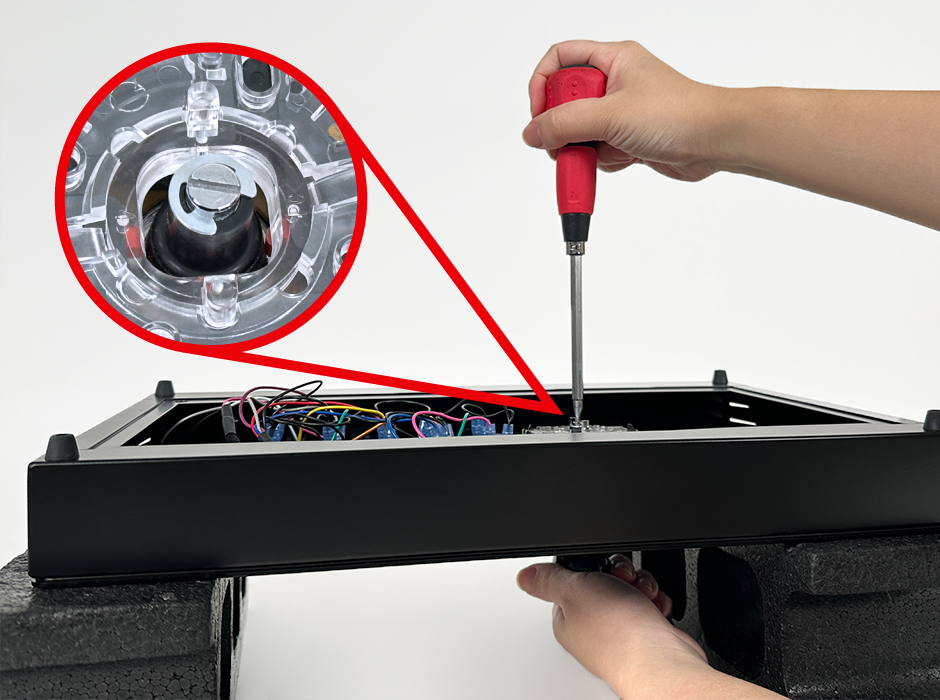

レバーのシャフトをマイナスドライバーで固定し、レバーボールを反時計回りに回して取り外します。

③ レバー固定ネジを外す

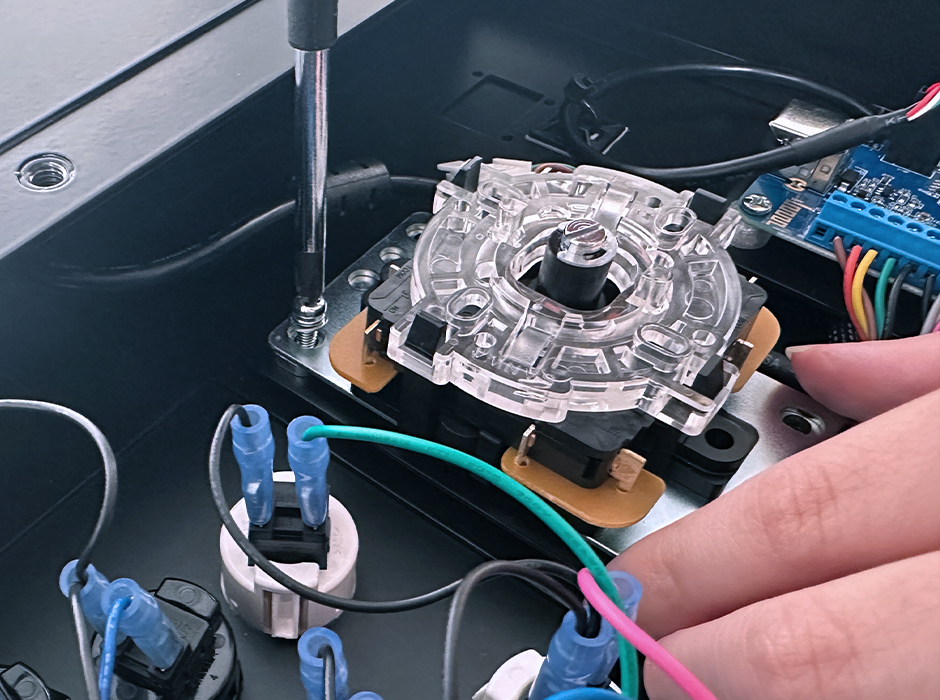

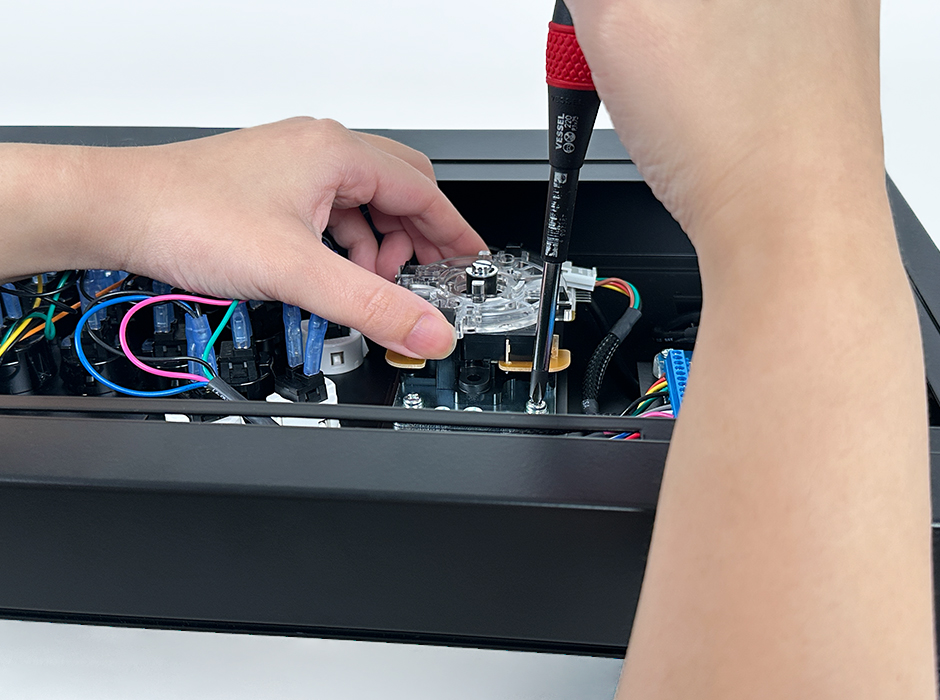

レバーを固定している4本のネジを、プラスドライバーで取り外します。

※出荷時は、3mmスペーサーを使用して高さ調整を行っています

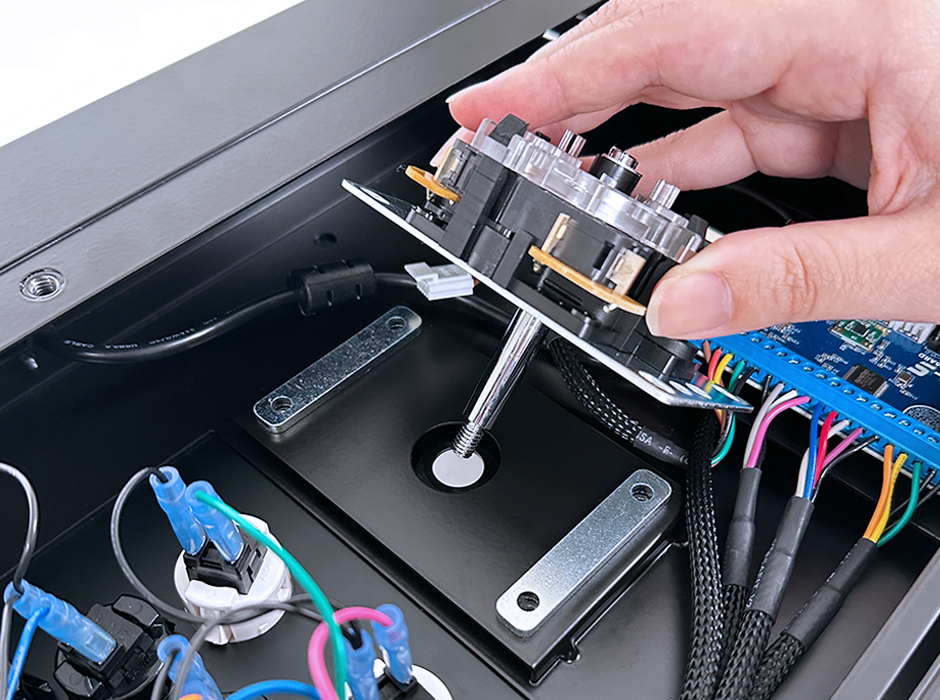

④ レバーを取り外す
レバーを取り外すとシャフトカバーとディスクが外れます。

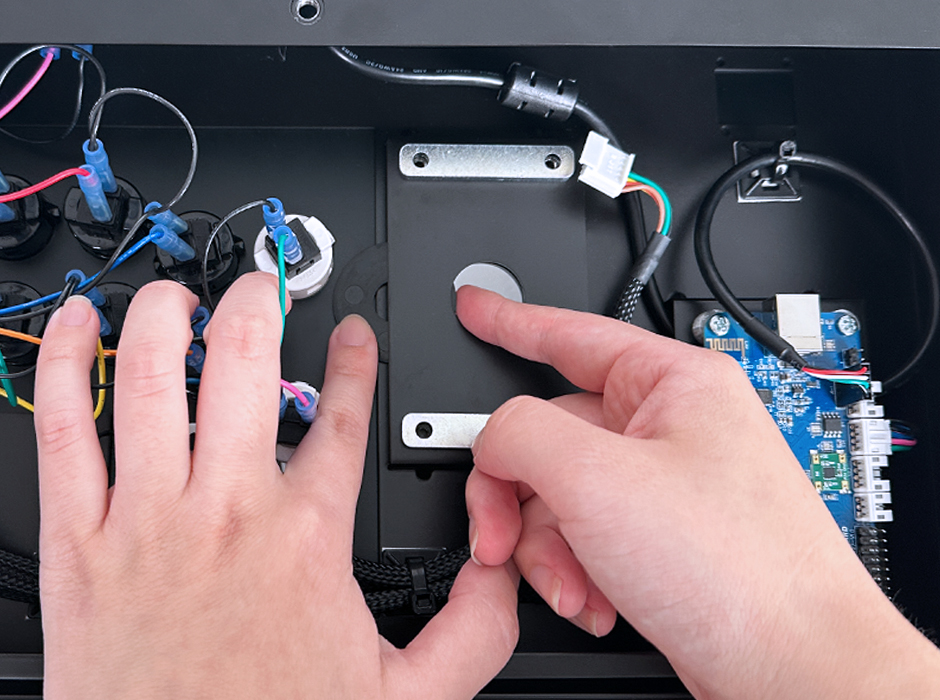

その後、天板とレバー固定部の間にあるディスクを取り外します。

※ディスクは天板の上下に2枚あります。下側のディスクは挟まっているため、手で取り外してください

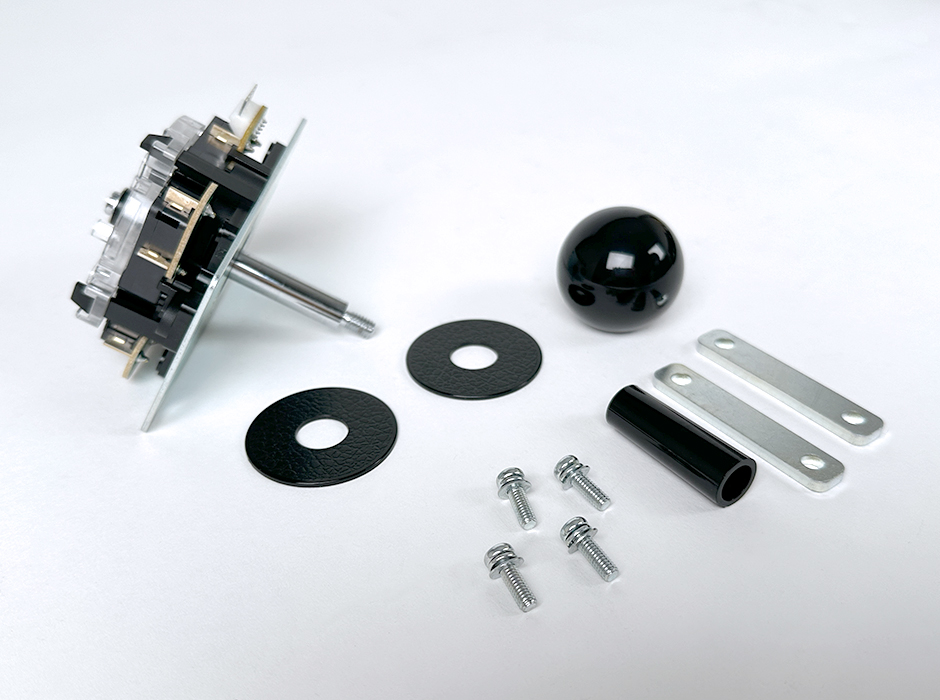

写真のようにシャフトカバーおよびディスク（2枚）、スペーサーが取り外されます。

※取り外した部品は紛失しないようご注意ください

① ディスクとスペーサーをセットする
天板とレバー固定部の間にディスクをセットします。3mmスペーサーの有無により、レバーの高さを調整できます。
お好みに合わせて設定してください。

スペーサーを使用する場合は、あらかじめネジ穴の位置に配置してください。

② レバーを固定する
レバーを所定の位置にセットし、4本のネジで固定します。
使用するネジは以下の通りです。

・3ｍｍスペーサーあり：M4x12 セムスねじ​
・3mmスペーサーなし：M4x8 セムスねじ

レバーが穴の中央にくるよう位置を調整しながら締め付けてください。 ​

③ コネクタを接続する

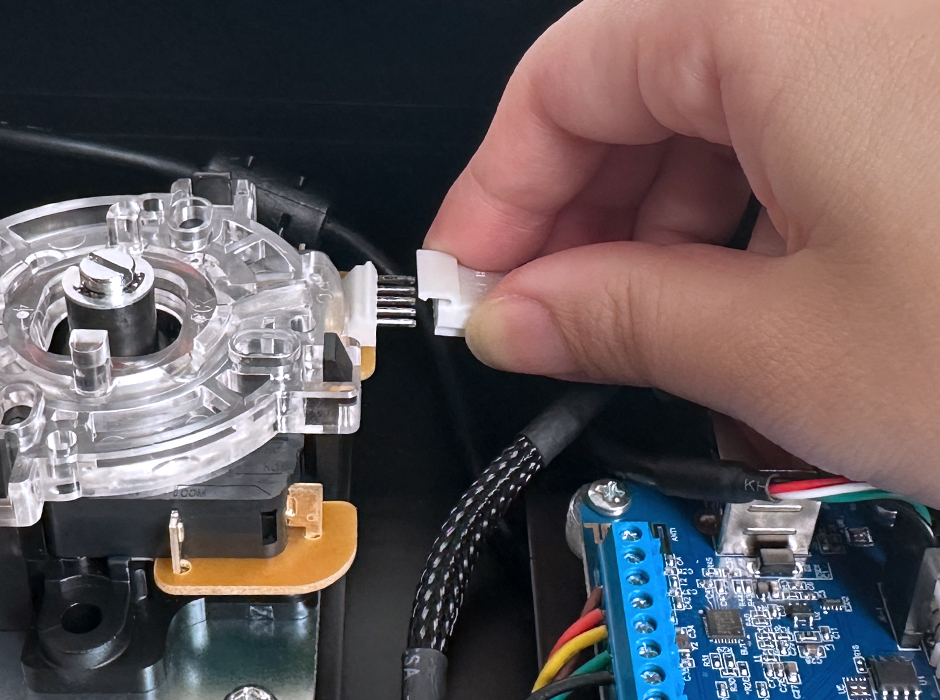

コネクタの向きを確認し、レバーに接続します。

※奥までしっかり差し込んでください。

④ レバーボールを取り付ける

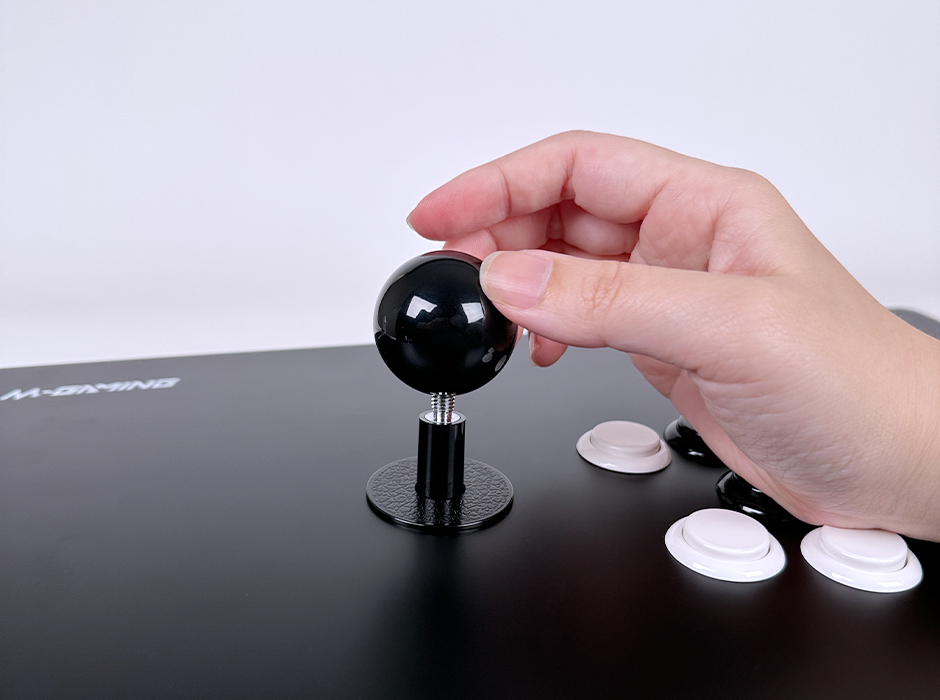

シャフトカバーとディスクを取り付け、シャフトをマイナスドライバーで固定しながらレバーボールを時計回りに取り付けます。
