M-GAMING A02　USB I/Fケーブルの交換方法

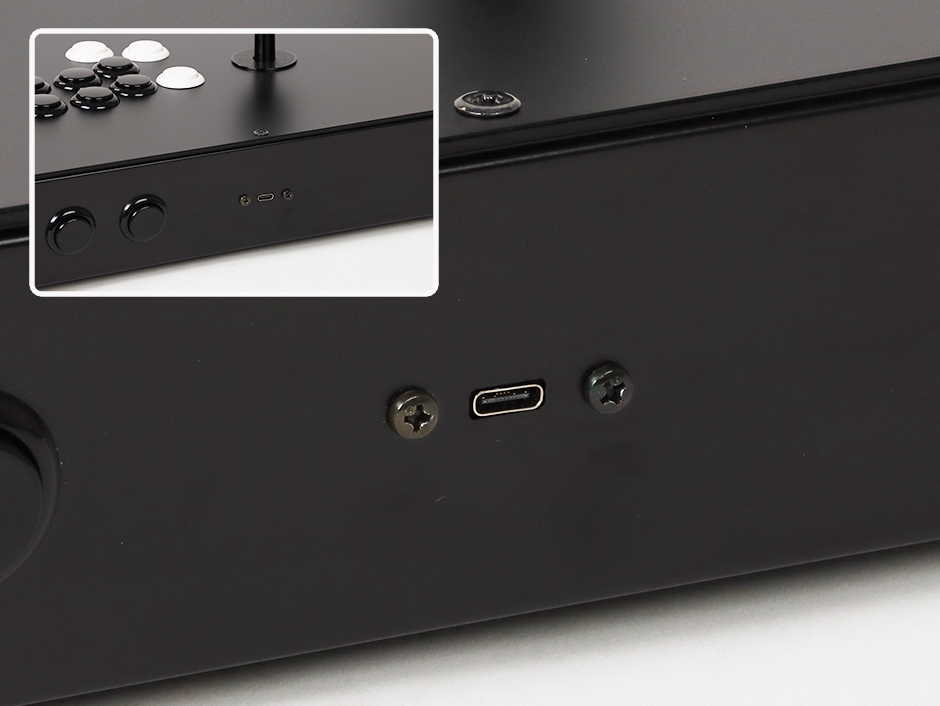

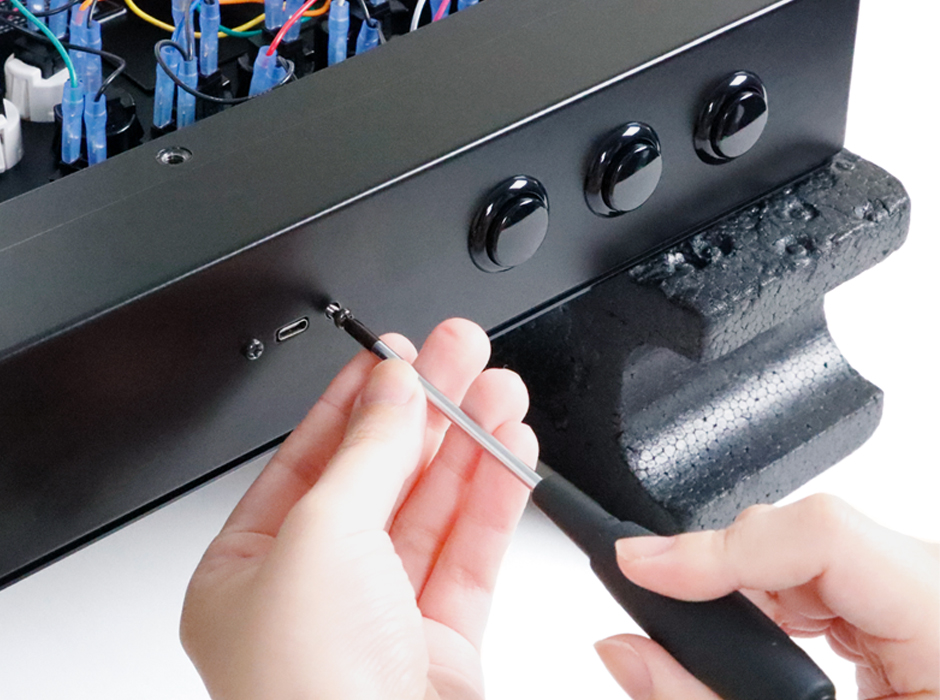

1. USB I/Fケーブルを固定している2つのネジを＋ドライバーを使って取り外します。
取り外したネジは、新しいUSB I/Fケーブルを固定するために使用します。

2.

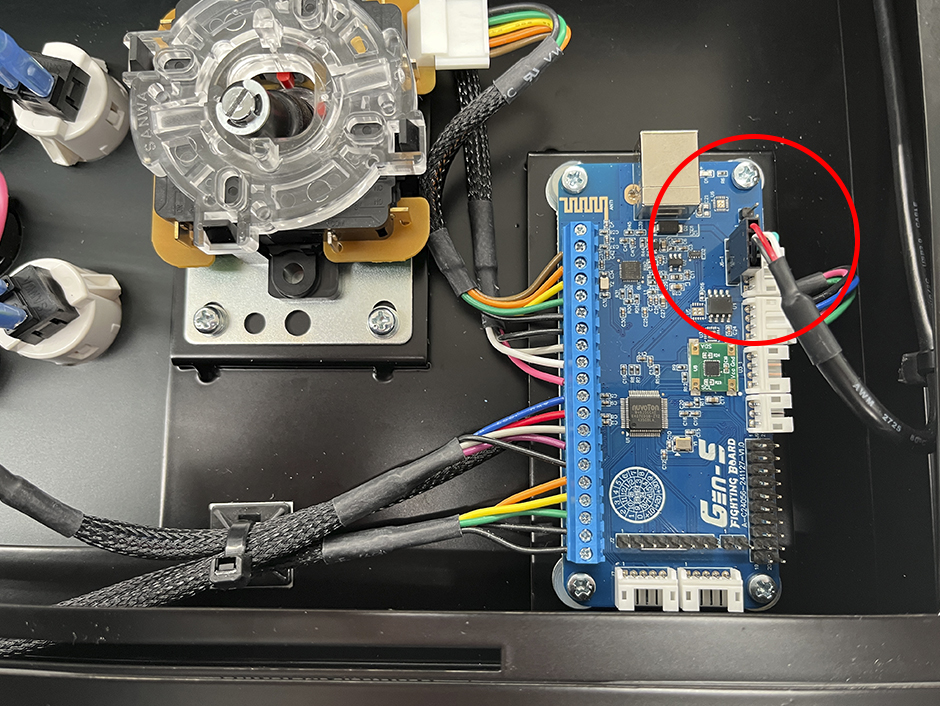

バックドアを開けて、コントロールボード（GEN-5）のJ6-1に接続されているQIコネクターを取り外します。

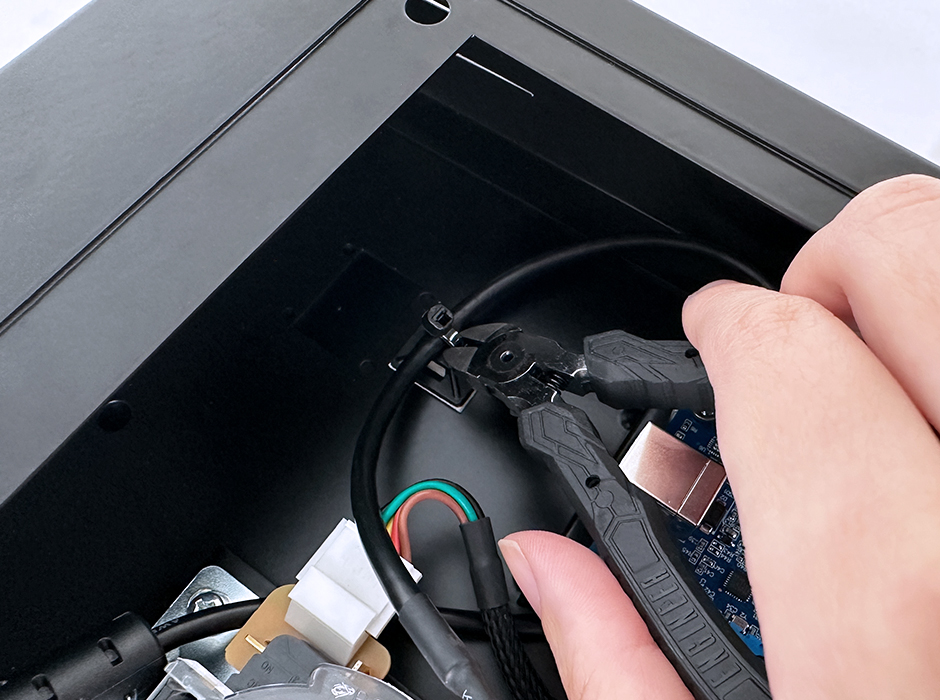

USB I/Fケーブルを固定している結束バンドをケーブルを切断しないように注意して、ニッパーなどで切って取り外します。

3. 新しいUSB I/Fケーブルを2つのネジで固定します。

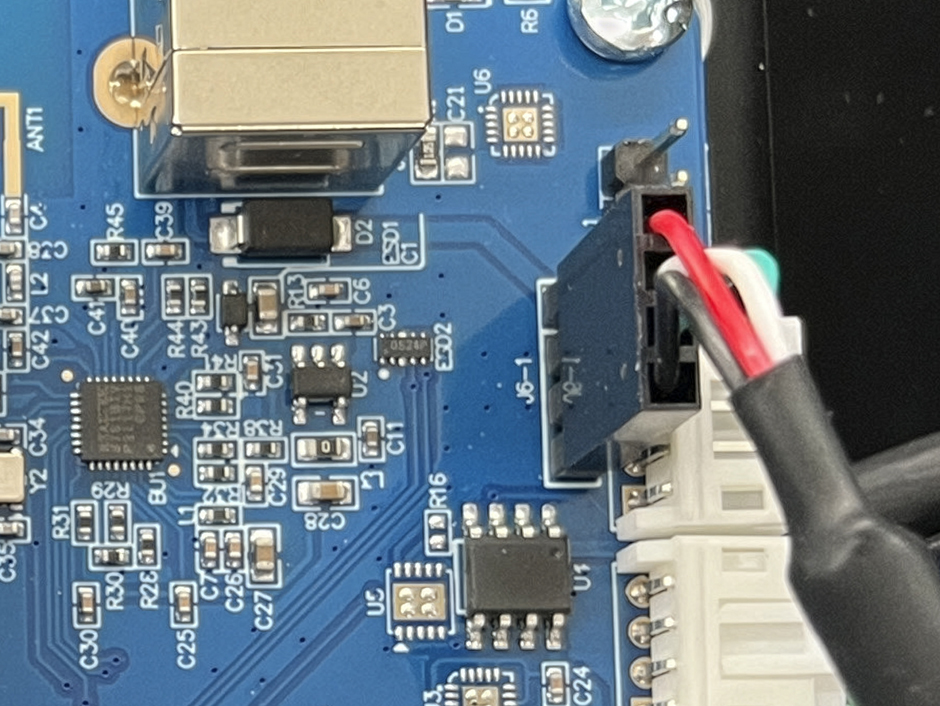

4. コントロールボード（GEN-5）のJ6-1にQIコネクターを向きを間違えないように差し込み接続します。
QIコネクターの赤い線が、J6-1の5Vになるように差し込みます。

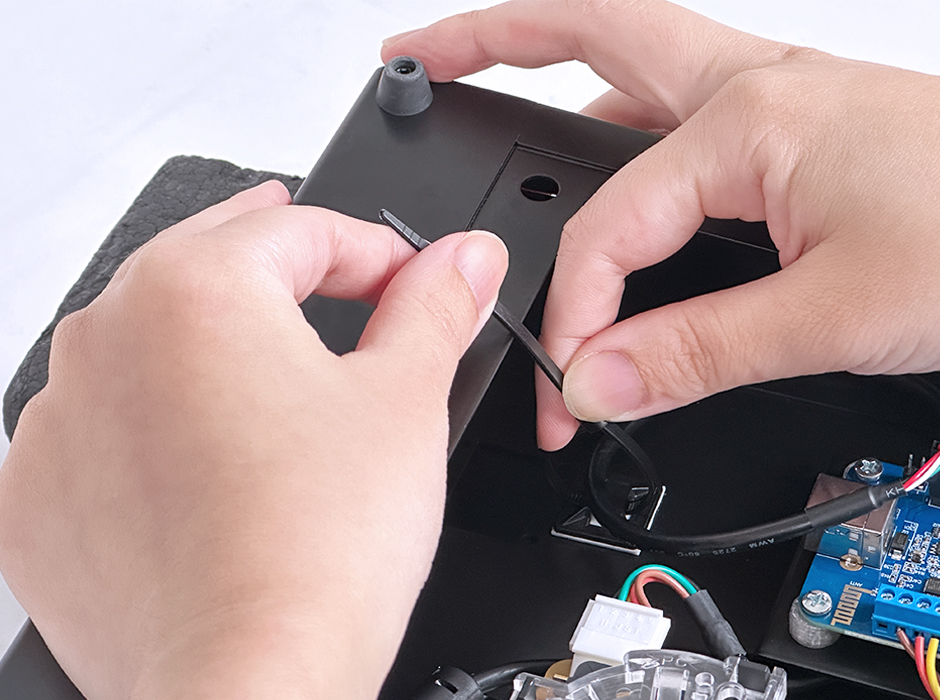

5. 内部でUSBケーブルがレバーなどに引っかからないように結束バンドで固定します。
